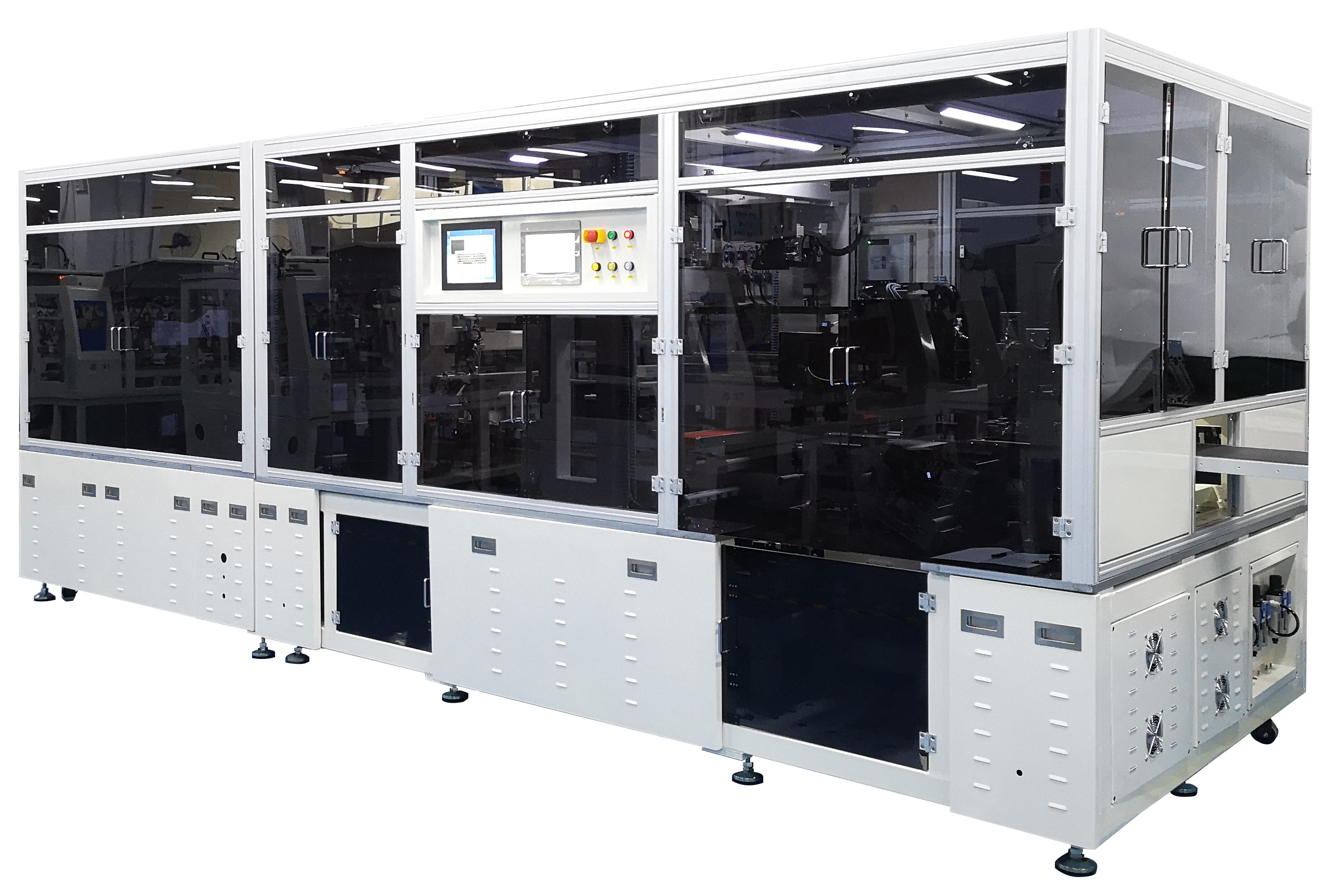

cy610b/cyb1000小尺寸背光组装机

类别:
cy610b/cyb1000小尺寸背光组装机
型号:
cy610b/cyb1000小尺寸背光组装机
概述:
cy610b:可实现lcd/背光源自动上料组装,背光源上mylar自动撕膜、lcd下pol自动撕膜、lcd与blu对位并贴合;lcd/blu对位采用视觉校正、组装平台采用双平台设计,左右皮带线进出料自动完成产品贴合。 cyb1000:用于完成中小尺寸面板cell与背光源blu的组装工作,主要功能包括blu的自动上料.blu自动撕股:blu清洁.blu的ccd取像、cell人工上料、cell自动撕膜、cell的ccd取像、cell与blu的组装、成品组装检测(可选配)、成品的排出等。

详细介绍

cy610b:可实现lcd/背光源自动上料组装,背光源上mylar自动撕膜、lcdpol自动撕膜、lcdblu对位并贴;lcd/blu对位采用视觉校正、组装平台采用双平台设计,左右皮带线进出料自动完成产品贴合。


cyb1000:用于完成中小尺寸面板cell与背光源blu的组装工作,主要功能包括blu的自动上料.blu自动撕股:blu清洁.bluccd取像、cell人工上料、cell自动撕膜、cellccd取像、cellblu的组装、成品组装检测(可选配)、成品的排出等。


功能特点

cy610b:人员可随时根据料况上料;tray流水线皮带自动排出

采用进口优质配件,设备稼动率达98.5%

产品有效产生:900-1100pcs/h

百级净化组装环境,保障良品率

采用胶带撕膜设计,撕pol成功率>99.5%

组装采用视觉引导设计,保证贴合精度


cyb1000:生产过程生产全自动化设计,不需要人工辅助动作

采用进口优质配件,设备稼动率达98.5%

产品有效产出:800~1100pcs/h

核心组装区百级净化组装环境设计

采购优质自研发撕膜机构和特制胶轮设计,撕膜成功率≥99.8%,且撕膜成功低廉

组装采用视觉引导设计,贴合精确度士0.05mm



技术参数

 cy610b                                          cyb1000

工作主电源220v/50hz                                220v/50hz

工作主气源0.5-0.7mpa                               0.5-0.7mpa

设备功率 5.0kw                                   5.0kw

设备重量  :1200kg                                  6500kg

设备外形尺寸: 1750mm(l)x1740mm(w)x2105mm(h)                5400()x1900(w)x2100(h)

t/t时间: tt<3.0s(1.0-3)tt<3.6s (3-7)                     tts3.5-4.5/

精度  0,05mm                                  0,05mm

产品尺寸范围:1.44-7                                 3-7

耗气量:200l/min                                     1200l/min以上

对位方式:视觉对位                                  视觉对位

围像处理系统诚亿视觉系统                             诚亿视觉系统

撕膜方式 : lcd:胶带自动撕膜 背光源:机械手自动撕膜     lcd:滚轮起角后夹取撕膜 背光源1ro8ot自动撕股(选配)

产品上料方式  lcd:人工上料/托盘上科 背光源:上料机托盘上料  lcd:皮带流水线 背光源:皮带流水线

超声波清洁:无                               采用进口非接触清洁系统(blu表面)
