高阶柔性屏&硬屏cof/cop/cog邦定 整线凯发k8国际首页登录的解决方案<<3500/3600系列

类别:
高阶柔性屏&硬屏cof/cop/cog绑定整线凯发k8国际首页登录的解决方案
型号:
高阶柔性屏&硬屏cof/cop/cog邦定 整线凯发k8国际首页登录的解决方案<<3500/3600系列
概述:
cy3600系列主要针对现有市场cog/fog、cof/fof、cop/fop三种工艺合而为一,点胶(三合一) 晾干(选配)整线方案。 cy3500系列主要针对穿戴产品市场cog/fog、cof/fof二种工艺兼容设备,点胶(三合一) 晾干(选配)整线方案。 实现多元化产品不换机ic/cof绑定,是未来显示模组中主流的邦定工艺,同时采用双搬运双绑定模式,设备节拍3.5s提升产能。

详细介绍

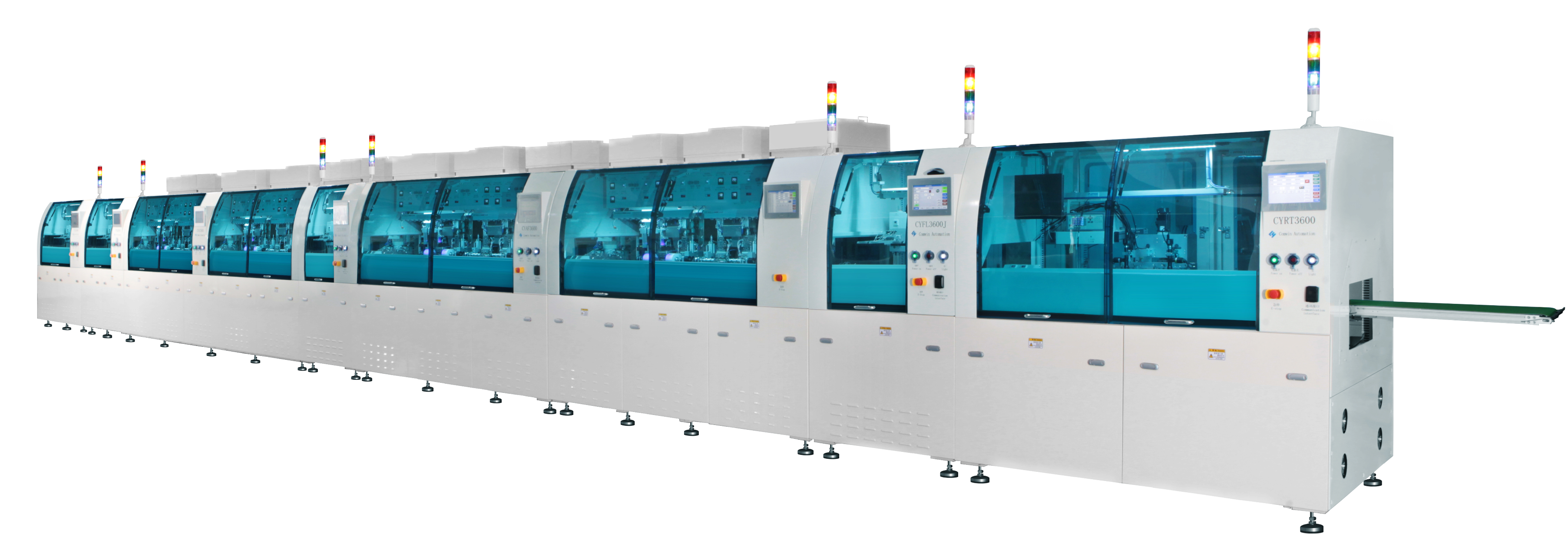

cy3600系列主要针对现有市场cog/fog、cof/fof、cop/fop三种工艺合而为一,点胶(三合一) 晾干(选配)整线方案。

 cy3500系列主要针对穿戴产品市场cog/fog、cof/fof二种工艺兼容设备,点胶(三合一) 晾干(选配)整线方案。 实现多元化产品不换机ic/cof绑定,是未来显示模组中主流的邦定工艺,同时采用双搬运双绑定模式,设备节拍3.5s提升产能。



  整线特点:

整机配置上料机、清洗机、cof/cog/cop邦定机、cof冲切上料兼ic上料机、 fof/fog/fop绑定机、fpc自动上料机、翻转机、粒子压痕aoi、阻抗值测试机。

点胶机、晾晒机(选配)、t-fog邦定机及t-fof邦定机。

整线双平台无缝对接连线。



lcd尺寸:                           tray盘尺寸:

min(w*l):20mm*15mm              min:300mm*300mm

max(w*l):180mm*120mm         max:520mm*450mm

thic:0.15mm〜1.1mm                     堆叠高度:max300mm

cy3600系列:3"-8"

cy3500系列:1"-7"

点胶mark间距:min:5mm

max:165


 ic尺寸:                                                cof尺寸:

 min:10(w)mm*0.8(d)mm             min:15(w)mm*15(l)mm

 max:35(w)mm*5.0(d)mm             max:65(w)mm*40(l)mm

 最小间距rark间距5mm

ic缝宽:≥0.3mm


 fpc尺寸:

min:10(w)mm*10(l)mm

max:65(w)mm*100(l)mm

thic:0.1mm〜2mm
