product detail

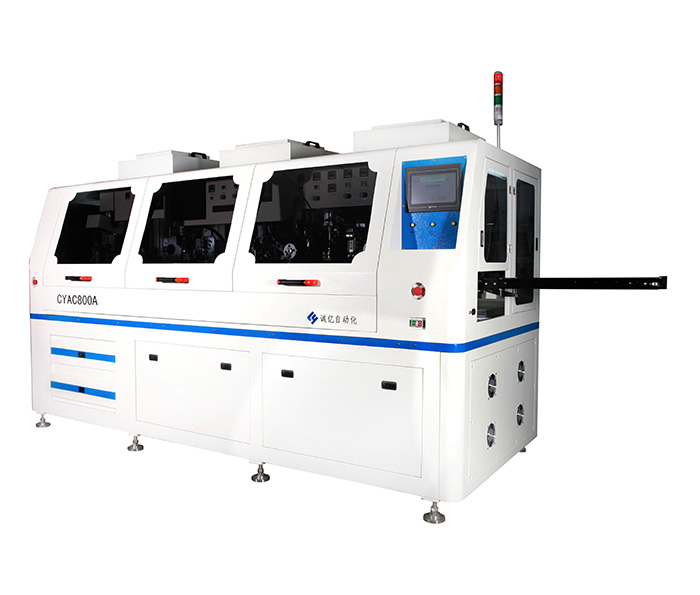

中尺寸全自动cog--cyac800a
- category：
- automatic equipment
- model：
- 中尺寸全自动cog--cyac800a
- summary：
- 此设备为中尺寸全自动cog(chip on glass)，实现从acf贴附、多颗及单颗ic对位预压、多颗及单颗ic主压工艺全过程，左右为皮带线进出料。可连续邦定多颗、多种、相邻两边的ic.最多邦定12颗ic。
details
工艺参数：
●玻璃尺寸范围：.15-14.1寸
●预压实装精度：±3μm
●图像处理系统：法视特图像处理
●主压实装精度：±5μm
●玻璃厚度：min.0.2 max.1.0
●温度设置范围：30℃--400℃
●本压头数量：四个(2个1组)间距可调整
●工作主气源：0.4--0.5mpa
●ic绑定种类：2种
●工作主电源：ac220v /50hz
●ic邦定颗数：1-12颗
●设备外形尺寸：3300(l)*1400(w)*1800(h)
●ic尺寸：min.3.0×0.6,max.35×5
●设备重量：3000kg
●贴附精度：x±0.2mm,y±0.15mm
●设备功率：5kw
●贴附精度：x±0.2mm,y±0.15mm
●设备功率：5kw
●制程周期：11秒,平均330片/小时(1 1 ic为例)
●ic盘数量：2/3/4inch,分别放置16盘、12盘、8盘
