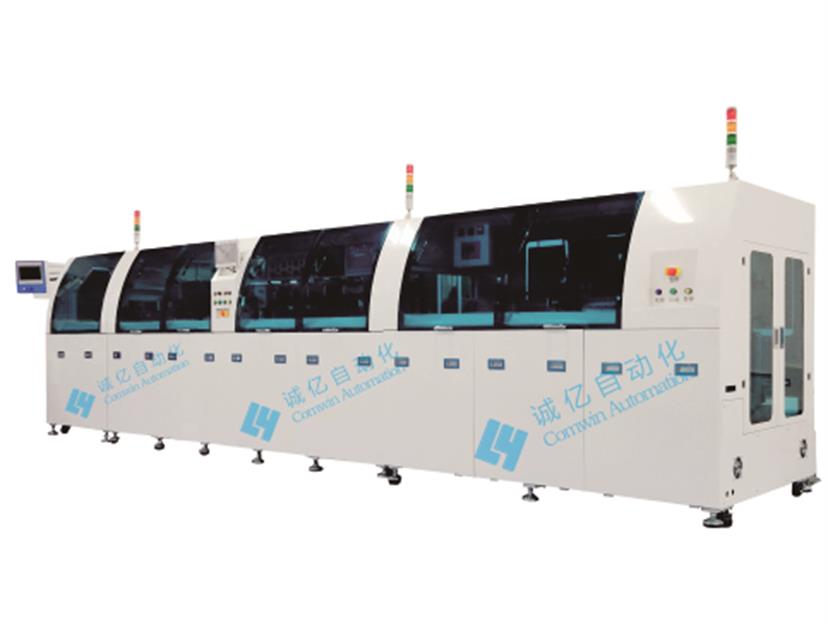

适用于超声波生物指纹模组的fpc绑定，aoi，点胶的全自动整线设备。实现sensor/fpc自动上料，端子清洗，acf贴付，fpc预压，fpc一段主压/二段主压，aoi,点胶，uv，tray下料

功能特点：

• 整线集上料、清洁、fog、aoi、点胶、下料功能于一身、自动化程度高

• 生产效率高，t/t 4.0s

• 兼容二段本压功能，定制版可扩展兼容对应cof fof生产工艺

• 采用喷阀点胶、可对应0.1mm超薄产品

• 可接入mes系统，方便数据采集

sensor尺寸：                                                                                                              fpc尺寸：

min（w*l)：5.1mm*14mm                                                                                       min（w*l）：4mm*10mm

max（w*l）：50mm*50mm                                                                                     max（w*l）：110mm*110mm

厚度：0.08-0.5mm                                                                                                      厚度:0.1mm~0.5mm

当mark间距≤3.5mm，可配合改造为单ccd模式（设备改造费用由客户承担）

邦定区长度：max40mm

光学产品正面和反面均需要至少2个定位用的mark

sensor/pcb表面可被吸附&接触

sensor tray：                                               fpc tray ：                                                         成品 tray：

外形尺寸：max:135mm*325mm                  外形尺寸：min:300mm*200mm                         材质：吸塑tray

材质：塑胶tray                                              max:400mm*300mm                                         外形尺寸：min:300mm*200mm

产品在tray定位精度：≤±0.5mm                    产品在tray定位精度：≤±1mm                           max:400mm*300mm

tray颜色：黑色                                                                                                                         产品在tray活动空间：≥±0.5mm
