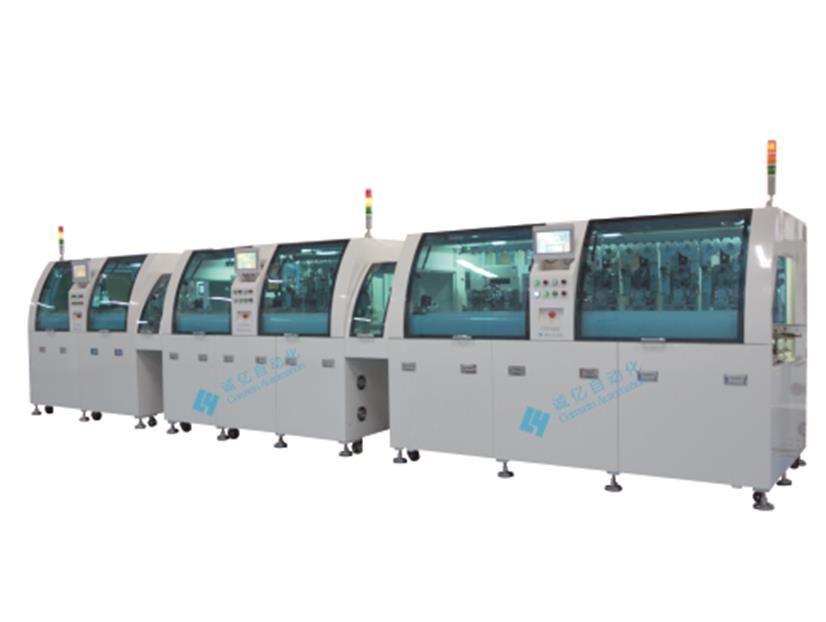

车载md860系列为7-17.3寸高速中尺寸全自动lcd端子清洗、cog＆cof邦定、fog绑定、fob绑定设备，满足多边多颗ic/cof实装、多边多段fpc实装、单边单颗pcb实装全制程

lcd/oled采用视觉校正，机械手采用直线马达搬运设计，左右为皮带线进出料，可实现ic/cof/fpc/pcb自动上料功能，联机状态可实现全自动无人化作业

功能特点：

• ic＆cof绑定采用1 1 2模式、fog绑定采用1 1 2模式、fob采用2 1 2模式,提高生产效率

• 自动fpc tray/pcb tray上料兼容人工上料

• ic/cof本压采用pitch-bar、fog本压采用long-bar、fob本压采用pitch-bar模式

• 自动化成都高、可实现无人化作业

panel尺寸：                                                  ic尺寸：

min(w*l)：90mm*160mm                          l5*w0.5*h0.2 ～l38*w7.0*h1.0

max(w*l)：250mm*390mm

厚度：0.15～1.1mm*2

cof 尺寸：                                                   fpc尺寸：

min：l25*w10*h0.04mm                           w15*l20*t0.04mm～ w150*l180*t0.2mm

max：l65*w50*h0.2mm   l为邦定边           fpc數量： 常规形max 1~6枚，y形：max 1枚

ic tray：                                                       fpc tray：

2寸/3寸/4寸标准tray                                     min：210*240mm～max：450*350mm

                                                                      fpc在tray定位精度：≤±1mm

                                                                      fpc同向或交错180

pcb尺寸：                                                      pcb tray：

长度：50-390mm                                           min：210*240mm～max：450*350mm

宽度：10-60mm                                             min：210*240mm～max：450*350mm

厚度：0.2mm-2.0mm                                     fpc 在 tray 定位精度：≤±1mm

pcb数量：max 1 枚                                        fpc同向或交错180
